TF-TR系列.实训移动录播车

产品简介

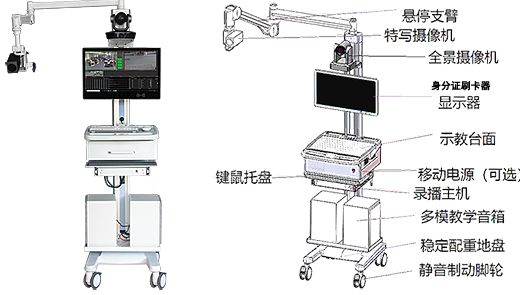

一、主体规格

1.1.车体内置X86控制系统1套。
1.2.支持VESA标准MIS-D(孔位75*75mm/100*100mm)可以承受8-10kg, 可进行俯仰30度、左右90度的摆动,可满足不同视角角度需要。
1.3.整车不低于1。7米,采用航空铝合金新型复合材料制作,内部中空设计,可隐藏走线。
1.4.配置1.2米活动支臂,可自由活动至任意位置,吊臂下沉调节50°,承重范围3~5Kg。
1.5.车体底盘尺寸:采用4个4寸高强度防缠绕静音万向医疗轮,可以任何方向灵活推动,前面二个轮子带刹车功能,便于固定在适合位置。
1.6.底盘:流线型设计,造型美观,易于清洁维护;内部高强度金属结构底座框架支撑,增加底部配重,使重心平衡,避免倾翻,具有高承载能力和稳固性强。

二、直录播主系统规格

2.1硬件主机部份:
    2.1.1、支持外接2路HDMI/VGA高清视频输出
    2.1.2、4路USB3.0接口;1000M网络口
    2.1.3、支持WIFI连接。
     2.1.4、3.5mm音频输入输出接口。
     2.1.5、CPU等同或优于Inter(R) Core(TM) i5 8代, 8G内存(双通道4.00 GB),128GSSD。
     2.1.7、显示屏尺寸不小于21.5英寸。
2.2软件部份:
2.1.1.视频处理模块:
     1) 视频源支持VGA(DVI/HDMI)、SDI、图片、MP4媒体文件、IP串流、通道拼接组合画面。
     2) 系统至少支持8通道高清视频源:8通道SDI与DVI/VGA/HDMI/YPbPr高清输入,任意一个通道可做高清软拼接和叠加高清视频画面、抠像画面、媒体文件播放、图片播放。要求有通道序号、通道名设置。
     3) 视频拼接与叠加:支持抠像通道和拼接画面通道拼接成一个新的通道,支持课件与视频、视频与视频等任意源拼接与叠加,生成单流多画面视频流,采用软件实现无需硬件支持,代替硬件拼接与切换台。
     4) 分辨率:支持1080i/60fps 1080i/50fps 1080P/30fps、720P/60fps(50fps、30fps)、720×576/25fps 自适应。
     5) 最大通道数:8路。
     6) 系统支持与校园监控系统的摄像头连接,通过校园监控系统的摄像头查看校园所有摄像头的图像;
2.1.2.视频采集输入支持:
    1)视频与HDMI采集输入。
    2)IP视频:RTSP、RTMP、HTTP、RTP、SRT,支持RTSP零延时拉流。
    3)NDI:NDI输入。
    4)媒体文件:MP4、ASF、AVI、WMV、TS、图片等媒体文件。
    5)PPT、Word、PDF导入,像册播放。
    6)虚拟通道:视频、图片、摄像机图像等拼接、叠加,抠像等虚拟场景。
    7)资源复用:资源不需要占用独立的通道,可拖到任意场景重复使用。
2.1.3.视频输出支持:
    1)投屏:PVW、PGM、每个通道,可独立投屏输出
    2)NDI:NDI输出
    3)最大输出参数:
        ①抠像:4K、Full HD
        ②投屏输出:4K、FULL HD
        ③投屏输出:4K、FULL HD
        ④字幕模板:4K、FULL HD
        ⑤录像:4K、FULL HD
        ⑥直播:4K、FULL HD
        ⑦虚拟摄像机:FULL HD
2.1.4.直播:
    1)流媒体协议:采用标准RTMP协议、HLS视频流、RTSP流,同时支持WINDOWS、 android、IOS,跨OS平台WEB无插件直播;
    2) 内建服务:录播软件内建WEB服务器与流媒体服务器;
    3) 单机直播:支持单机直播,局域网内用户可直接访问主机IP观看直播;
    4) 单机直播的同时,支持向FMS等直播服务器推直播流,且同时支持向8个不同的FMS平台推流;
    5) 网页收看:支持网页收看直播,客户机无需安装任何插件。
    6)码率与分辨率:
      16:9(横屏):4096*2160、3840*2160、2560*1440、2560*1600、 1920*1080、1280*720、960*540、720*408、640*360、480*272等分辨率
      9:16(竖屏):1080*1920、720*1280、540*960、360*640、408*720
    7) 帧率:15、20 25 30fps
    8) 码率:50Mbps、30Mbps、12Mbps、8Mbps、6Mbps、4Mbps、3Mbps、 2.5Mbps、2Mbps、1.5Mbps、1.2Mbps、1Mbps、784kbps、512kbps、256kbps。
2.1.5.虚拟演播:
    1)运用高精度的抠像技术,在任意视频通道窗口使主持人的图像在虚 拟场景的任意位置实时动作与讲解,也可以无限制循环播放。
    2)前景和背景可以是通道视频源、MP4媒体文件、图片、通道拼接画面等。
    3)支持红、绿、兰(RGB)和RGB混合色抠像,支持鼠标选色抠像。
    4)具有阀值、透明度、降燥、锐度调节。
    5)具有抠像区域裁剪、抠像保护功能。
    6)任意通道可完成抠像,系统同时支持四通道以上抠像。
    7)系统支持专业云台及广播级摄像机。
    8)自带100种以上场景,支持32种以上转场特效,内含虚拟场景制作器。
2.1.6.音视频录制模块:
    1) 视频编码:支持H.264和H.265。
    2) 音频编码:ACC。
    3) 录像格式:至少MP4、ASF、FLV、TS、WMV、AVI格式可选。
    4) 录像控制:支持一键启动、暂停、停止节目录制;暂停后重新恢复录制时,不产生新文件。
    5)音视频录制修复,当录制过程中发生断电等事件时,正在录制的视频不会丢失且可用系统自带修复工具修复播放。
    6)支持刷身份证实名录制。
    7)导播录像:导播结果(PGM)录像。
    8)通道录像:各实体采集通道、虚拟演播场景通首、虚拟拼叠通道录像。
    9)录像质量: 4096*2160、3840*2160、2560*1440、2560*1600、1920*1080、 1280*720、960*540、720*408、640*360、480*272等分辨率;1~30FPS帧率; 256Kbps~50Mbps码率。
    10)分段录像:支持自动分段录像。
2.1.7.云台控制:
    VISCA:VISCA协议,波特率9600
    PELCO D:PELCO D协议,波特率9600
    VISCAX:专业广播级云台与摄像机控制协议
    ONViF:ONViF协议
    sony VISCA OVER IP,Onvif
    预置位:6个预置位控制
    速度:实时无级调整速度。
    IP云台控制:IP VISCA
    虚拟推拉与预置位:支持
2.1.8.智能调音台:
2.1.8.1.混音:
    1)支持10个音轨调音(每通道一个音轨)、一个麦克风主输入、一 个主输出调音。
    2)支持任意通道声音混音,支持混音源调整混音比例。
    3)支持视频叠加、拼接通道智能混音。
    4)支持混音延时修正。
    5)支持自动增益。
2.1.8.2.支持随切播出
    支持可用音源自动识别,支持随动声音切换,即通道切换,声音随通道自动切换。
2.1.9.视频会议
    远程视频会议,根据用户需求订制参与人数。
2.1.10.字幕台标
    字幕台标模板、字幕台标模板制作器、字幕台标文件管理。每个“字幕台标模板”中最多支持32个字幕台标,支持足球、蓝球比赛计分。
2.1.11.时间
    时间叠加:当前时间叠加
    播出计时:播出计时功能。
2.1.12.自动上传
    自动录像上传到平台,FTP上传

三、特写机位

1) 1/2.8’’ CMOS图像传感器(约207万有效像素)逐行扫描
2) 3G-SDI: 1080p60/50/30/25 720p/50,60 1080i60/50、HDMI: 1080p60/50/30/25 720p/50,60 1920X1080i60/50
3) 光圈值F1.6 20x光学变焦镜头(20X光学变倍 +12X数字变倍 = 240x)
4) 日夜切换
5) 支持远程控制的通讯协议SONY-VISCA, PELCO-D,PELCO-P等
6) 3D-DNR (电子降噪)、 BLC (背光补偿)、Image flip(图像翻转)、GAMA(伽码调整)
7)抗闪烁

四、全景机位

1)有效像素:207万、16:9
2)视频信号:HDMI/SDI/HDBaseT接口视频格式:3.1080P60/50/30/25/59.94/29.97;1080I60/50/59.94;720P60/50/30/25/59.94/29.97
3)镜头光学变倍:20倍光学变焦 f=5.5~110mm
4)视角:3.3°~54.7°
5)光圈系数:F1.6~F3.5
6)数字变倍:10倍
7)最低照度:0.5Lux(F1.8, AGC ON)
8)数字降噪:2D﹠3D数字降噪
9)白平衡:自动/手动/一键白平衡/3000K/3500K/4000K/4500K/5000K/5500K/6000K/6500K/7000K
10)聚焦:自动/手动/一键聚焦
11)光圈:自动/手动
12)电子快门:自动/手动
13)背光补偿:开/关
14)动态范围:关/动态等级调整
15)视频调节:亮度、色度、饱和度、对比度、锐度、黑白模式、伽马曲线
16)信噪比:>55dB
17)接口功能性能:(1)型号接口:SDI、HDMI、LAN、RS232(环通)、RS485、A-IN;(2)视频输出接口:HDMI、SDI、LAN;(3)图像码流:双码流输出,视频压缩格式:H.265、H.264。
18)音频输入接口:A-IN:双声道3.5mm线性输入
19)音频压缩格式:AAC、MP3、G.711A
20)网络接口:100M网口(10/100BASE-TX)5GWiFi(可选)
21)网络协议:RTSP、RTMP、ONVIF、GB/T28181;支持网络VISCA控制协议;支持远程升级、远程重启、远程复位
22)控制接口:RS232(环通)、RS485
23)控制协议:协议:VISCA/Pelco-D/Pelco-P;波特率:115200/9600/4800/2400
24)电源接口:HEC3800电源插座(DC12V)
25)电源适配器:输入AC110V-AC220V输出DC12V/1.5A
26)输入电压/电流:DC12V±10% / 1A(最大)
27)功耗:12W(最大)
28)云台参数:水平转动:-170°~+170°;俯仰转动:-30°~+90°;水平控制速度:0.1~60°/秒;俯仰控制速度:0.1~30°/秒;预置位速度:水平:60°/秒,俯仰:30°/秒;预置位数量:用户最多可设置255个预置位(遥控器10个)

五、多模教学音箱

产品功能:
1.支持蓝牙5.0,传输距离>15m
2.支持红外对频,双通道U段麦克风输入,实现一师一麦。
3.支持USB播放功能。
4.支持1路Line in, 1路Line Out。
5.支持一路定压(70V-110V)音频。
6.支持IP广播功能。
7.支持PPT软件翻页功能,不接收受外接接收模块进行翻页功能。
8.支持内部高精度噪声门。
9.支持多种优先级模式。
10.支持独立通道音量调节。
11.支持AC/DC电源供电模式。
12.支持网络状态下,音箱状态检测。
13.支持无音频状态下3S 自动转入待机状态。
14.采用前导向设计增强人声清晰度。
15.内部采用波浪状吸音材料填充有效降低聚波形成。
产品参数: 1.蓝牙:2.4G 距离15M,带密码验证。
2.UHF:红外对频,支持120组,240个频点选择。
3.Line IN/OUT 电平0.75-1.75V。
4.频响 65~18KHZ。
5.功率45W*2 峰值功率 55W*2。
6.电源:AC220V 1A 或 DC 24V 5A。
7.灵敏度:91DB。
8.门限电压>0.3V。
9.信噪比>90DB。
10.尺寸:320mm*190mm*200mm。
11.重量:9KG/对。

六、无线麦

1.采用人体工程学设计,符合成年人手掌紧握曲线,环保型表面处理,良好的手感,充分体现设计人员对教师的充分尊重。
2.麦克风采用红外近距离自动对频,对频速度≦1s,对频过程不受高频驱动光源干扰。
3.采用被动定频技术锁定通讯频段,使之无外部串扰能力。
4.采用数字U段专业级演出类音频无线传输技术,声音还原度极高。
5.采用数字U段传输技术的软件PPT翻页功能,无需增加硬件便能实现同步翻页功能。
6.采用USB-C标准充电接口。
7.任意无线麦克风可在任意一间教室里使用,实现一师一麦。
8.支持外部音源/mic接入,方便接入头戴式、领夹式、搭肩式麦克风。
9.采触摸式控制设计,自带震动反馈系统,方便实现音量大小,翻页及通道切换等功能。
10.内部采用1000ma锂电池供电,持续工作时间长达八小时。
11.麦克风使用右键唤醒功能,良好的避免了误触摸发生。
12.右键呆滞关机功能,避免存放时意外挤压开机,有效的保护了电池的使用寿命。
13.提供音量、电量报警、音频通道、等显示功能。

七、电池参数:

1.高性能环保磷酸铁锂电池,符合医院低污染要求。
2.电池容量39AH、电压12V、电量480Wh,可充放电2000个周期。
3.充电时间≤5小时。
4.具备低电量警报功能,当电池容量低于20%时自动响蜂鸣器,当电池电量低于10%时自动关机。
5.逆变器*1,适配器*1。
