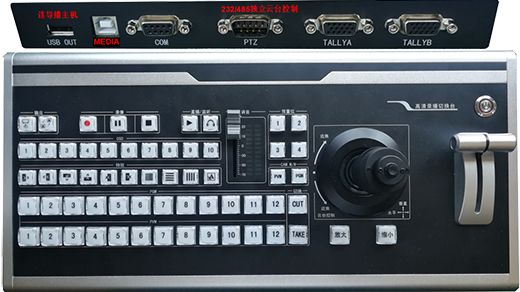

1、播出功能区
1)、投屏:PGM投屏到第二屏、停止投屏。
2)、互动:互动功能启动、停止互动。
3)、录制:导播资源录制。
4)、暂停:导播资源暂停录制。
5)、停止:导播资源停止录制。
6)、直播:直播开始、直播停止。
7)、监听:监听开始、监听停止。
2、字幕台标区
字幕台标 1~10个字幕台标,字幕台标上PGM,字幕台标下PGM。
3、场特效区
1)、10个常用转场特效
2)、CUT:无特效PVW与PGM画面硬切。
3)、TAKE:带选中的特效PVW与PGM画面自动转场。
4)、T杆:带选中的特效PVW与PGM画面手动速度转场。
4 PVW/PGM导播切换区
1)、PGM播出控制,切1~12通道画面直接上PGM,原PGM画面采用智能热点方式自动切到PVW中。
2)、PVW备播控制,切1~12通道画面直接上PVW,备播要上PGM画面采用CUT或TAKE切换。
5、音量控制
音量推杆:控制总输出音量。
6、摄像机控制
1)、PVW控制:所有云台控制功能及预置位功能,控制PVW摄像机。
2)、PGM控制:所有云台控制功能及预置位功能,控制PGM摄像机。
3)、预置位PGM或PVW预置位设置。
4)、 摇杆:上下左右控制当前PGM或PVW机位。
5)、放大:拉近当前PGM或PVW机位图像。
6)、缩小:拉远当前PGM或PVW机位图像。
7、TALLY输出:TALLY ATALLY B
8、云台摄像机COM直连控制
USB线
